שסתום כדור צף 2 חלקים

כמה תכונות של 2-Piece Floating Ball Valve שלנו

2- מבנה גוף

שסתום כדור זה מגיע בשני חלקים או חלקים נפרדים, המחוברים יחדיו כדי ליצור את השסתום. החלק הראשון מחזיק את הגוף הראשי וחיבור קצה אחד. החלק השני מתאים לחלק הראשון. הוא מחזיק יחד את רכיבי השסתום או רכיבי השסתום הפנימיים ויש לו את חיבור הקצה השני של השסתום.

אפשרויות קידוח מלא ואפשרויות מופחתות

השסתום הכדורי של 2-חלק זמין בקונסטרוקציות של קדח מלא או מופחת. בניית קידוח מלא או יציאה מלאה פירושה שקוטר הצינור בכניסה וביציאה זהה לקוטר השסתום הכדורי. זה מאפשר לנוזל או לחומר לזרום ישר דרך הכדור מבלי להיות מופחת או הצטמצם. לבניית קדח מופחת, הנקראת גם יציאה סטנדרטית, יש גם נתיב זרימה ישר אך מוגבל. היציאה והכניסה של השסתום הם בקטרים ​​זהים לצינור, אך לרכיב הפנימי (הכדור) יש פתח/קידוח זרימה קטן יותר. כתוצאה מכך, קוטר הכדור המופחת מייצר ירידה בלחץ כאשר המדיה עוברת דרך הכדור.

גבעול חסין נשיפה

שסתום הכדור 2-חלק מגיע עם עיצוב גזע עמיד ללחץ. לגזע זה יש צווארון בחלקו התחתון. הצווארון מחזיק את הגבעול בתוך השסתום, ומונע ממנו להתפוצץ על ידי לחצים מחזוריים מוגזמים.

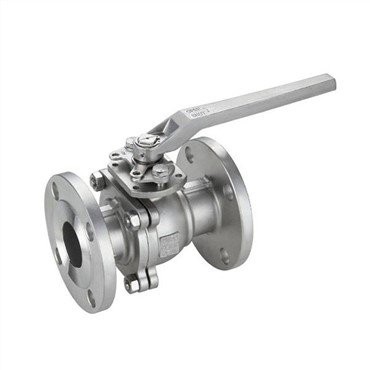

חיבורי קצה מרובים

2-שסתום כדורי זמין גם בחיבורי קצה עם הברגה וגם בחיבורי אוגן, מה שהופך אותם לרב-תכליתיים לשימוש במגוון רחב של מערכות תהליך.

לחץ נרחבand יכולות טמפרטורה

שסתום כדורי 2-יכול להתמודד עם דירוגי לחץ בדרגות 150/300 ו-1000 PSI עבור חיבורי הקצה עם האוגן וההברגה עם מושבי PTFE רכים, בהתאמה. הם גמישים לשימוש במחזורי לחץ גבוה או נמוך עם דירוגי טמפרטורה של בין -20-מעלות F ל-450- מעלות F. שסתומי כדור צפים 2-יישובי מתכת בעלי יכולות טמפרטורה גבוהות יותר ויכולים להתמודד עם טמפרטורות של עד 1000 מעלות F תוך הגעה לדירוג של עד 2000 PSI. 2-לשסתומי כדור סתימה יש דירוגי לחץ שונים של דירוג לחץ מסוג 150-2500. עם מושבים רכים, שסתום כדור תחתון יתמודד עם טמפרטורות מתונות של עד כ-500 מעלות צלזיוס, בעוד שסתומי כדור תחתון עם 2-חלק מתכת יכולים לעמוד בטמפרטורות גבוהות יותר של עד 1000 מעלות צלזיוס.

ISOAהוכח

מידות השסתום הכדורי של 2-החתיכה עומדות בתקני ISO, ASME, JIS ו-DIN.

יתרונות השימוש בשסתום כדורי דו-חלקי

• הוא מציע התנגדות מינימלית לנוזל שמקדם שווה לאותו אורך של צינור.
• הוא קל משקל, תופס פחות מקום, והעיצוב שלו מספק ביצועי איטום טובים.
• המבנה שלו נוח לתיקון ותחזוקה הודות לעיצובו הפשוט והטבעת הניתנת להזזה.
• מכיוון שמושב השסתום והאטימה מבודדים מהתווך, אין קורוזיה על משטח האיטום.
• המדיום שלו אינו שוחק את היצירה במהירות מכיוון שכיסוי האיטום והמושב שלו מבודדים.
• זה דורש רק סיבוב של 90 מעלות כדי לפתוח או לסגור, ובכך להפוך אותו נוח לשליטה מרחוק.

שסתום כדורי שני חלקים משמש בדרך כלל ביישומים שונים עם כל מדיה בגלל קלות התחזוקה במגוון רחב של תעשיות. כמה תעשיות המשתמשות בשסתום כדורי שני חלקים ביישומיהן כוללות מזון, ייצור ומכוניות. עקרון העבודה שלו הוא לחסום את השסתום או לבטל את חסימתו על ידי סיבובו.

סיווג שסתום כדור צף

שסתום כדור צף מחלק אחד

שסתום כדור מקשה אחת ושסתום שער אוגן שייכים לאותו סוג של שסתום, בהיותו איבר הסגירה הוא ההבדל העיקרי ביניהם. ברור שהשסתום הכדורי מחלק אחד משתמש בכדור שמסתובב סביב קו המרכז של הגוף, בעוד שסתום שער האוגן פותח סוג של שער על ידי הרמת המבנה החוסם כאשר הידית מסובבת. השסתום הכדורי משמש בעיקר בצינור כדי לחתוך, להפיץ ולשנות את כיוון הזרימה של המדיום. ידוע גם בשם שסתום כדור אינטגרלי, זהו סוג חדש של שסתום אשר נמצא בשימוש נרחב בשנים האחרונות.

שסתום כדור צף שני חלקים

שסתום הכדור הצף בן שני חלקים לוקח את שמו מהעובדה שהוא עשוי משני חלקים הנקראים גוף שמאל וימני המחוברים זה לזה באמצעות חוטים וברגים או על ידי ריתוך שלהם. שסתום מסוג זה מתאים לתנאי עבודה שונים כגון טמפרטורה גבוהה ולחץ גבוה.

שסתום כדור צף שלושה חלקים

שסתום כדור צף תלת חלקים מתייחס לשסתום כדורי צף שגופו מורכב משלושה חלקים משמאל לימין. החלקים הם בדרך כלל גוף ושני מצנפים. בדומה למקרה של שסתומי כדור צפים משני חלקים, פקקי הקצה מחוברים בדרך כלל דרך חוטים וברגים, על ידי ריתוך אותם או מאוגנים לצינור.

רכיבים של שסתומי כדור צפים

החומרים המשמשים בשסתום כדורי צף נבחרים בקפידה עבור חוזק, עמידות בפני קורוזיה ותאימות עם הנוזל הספציפי שהוא ישלוט בו. רכיבים אופייניים כוללים:

גוף שסתום

גוף השסתום הוא הבית הראשי של השסתום והוא עשוי בדרך כלל מחומרים כמו פלדת פחמן, נירוסטה, פלדת סגסוגת או ברזל יצוק. בחירת החומר תלויה בגורמים כגון דירוג לחץ, טווח טמפרטורות ותאימות כימית לנוזל.

כַּדוּר

הכדור, לב השסתום, שולט ישירות על זרימת הנוזל. הוא עשוי בדרך כלל ממתכות עמידות ועמידות בפני קורוזיה כמו נירוסטה, פליז או ברונזה. ניתן להוסיף ציפויים או טיפולי משטח כדי לשפר עוד יותר את עמידות הבלאי וביצועי האיטום.

מקומות ישיבה

מושבי השסתום מספקים את משטחי האיטום לכדור כאשר השסתום נסגר. הם עשויים בדרך כלל מחומרים עמידים ועמידים בפני שחיקה כמו PTFE (פוליטטראפלואורואתילן), PEEK (פוליאתתרקטון), או אלסטומרים מחוזקים כגון Viton או EPDM. חומרים אלה מבטיחים אטימה הדוקה ועמידים בפני התקפה כימית.

גֶזַע

הגבעול מחבר את המפעיל (מנוף או מנגנון בקרה אחר) לכדור, ומעביר את תנועת הסיבוב הדרושה לפתיחה או סגירה של השסתום. הוא עשוי מסגסוגות עמידות בפני קורוזיה כדי להבטיח פעולה אמינה בסביבות קשות.

אטמים ואריזה

אטמים וחומרי אריזה משמשים למניעת דליפה סביב הגבעול וחלקים נעים אחרים של השסתום. רכיבים אלה עשויים לעתים קרובות מאלסטומרים כגון Nitrile, Viton, או EPDM, כמו גם חומרים מבוססי PTFE, בהתאם לדרישות היישום.

מַפעִיל

המפעיל שולט בפתיחה ובסגירה של השסתום. זה יכול להיות ידני (למשל, ידית, ידית) או אוטומטי (למשל, תיבת הילוכים, מנוע פנאומטי או חשמלי). סוג המפעיל תלוי ברמת הבקרה הרצויה וביישום הספציפי.

כיצד פועלים שסתומי כדור צפים?

שסתומי כדור צפים מופעלים על ידי פיר, או גזע, המחובר לחלק העליון של הכדור שמסובב אותו ב-90 מעלות (רבע סיבוב). כאשר הכדור מסתובב, היציאה מכוסה או נחשפת על ידי דופן גוף השסתום, או משחררת או עוצרת את זרימת המדיה. הגבעול מחובר בצורה רופפת מספיק לכדור, שכאשר הכדור מסתובב על צירו, לחץ הזרימה דוחף את הכדור כנגד המושב שלו במורד הזרם, ויוצר אטימה הדוקה. מסיבה זו, שסתומי כדור צפים עשויים שלא לאטום ביעילות רבה ביישומי לחץ נמוך מאוד לאחר שחיקה מסוימת של המושב. הסיבה לכך היא שאולי לא יהיה מספיק לחץ תקשורתי כדי לאלץ את הכדור כנגד המושב במורד הזרם כדי ליצור אטימה הדוקה. עם זאת, ברוב היישומים לחץ במורד הזרם מספיק כדי לשמור על אטימה הדוקה זמן רב לאחר שהמושבים החלו להישחק.

שאלות נפוצות בנושאשסתום כדור צף 2 חלקים

• מה השימוש בשסתום כדורי בן 2 חלקים?

שסתומי כדור שני חלקים מספקים כיבוי זרימה דו-כיווני וזמינים בתצורות יציאות מלאות עבור יישומים שבהם קצב הזרימה קריטי. הם קומפקטיים, אמינים וחסכוניים, אם כי מעט יותר יקרים להחלפה מאשר שסתומי כדור 1-.

• מה המטרה של שסתום כדור צף?

השסתום הכדורי הצף יכול לעצור, להפיץ ולשנות את כיוון זרימת הנוזלים בתוך צינור, כאשר המאפיינים העיקריים שלו הם עיצוב האיטום של המושבים, אשר משחרר לחץ אוטומטית, אוטם באופן אמין בעת ​​זרימה הפוכה ופועל כמכשיר נעילה.

• מה ההבדל בין שסתומי כדור 2 חלקים ל-3 חלקים?

בקיצור, ההבדל העיקרי בין שסתומי כדור 1, 2 ו-3-חלק הוא עיצוב הגוף שלהם. לשסתום כדורי מקשה אחת יש רק חלק גוף אחד. לשסתומי כדור שני חלקים יש שני רכיבי גוף מושחלים או מוברגים יחד. שסתומים שלושה חלקים, לעומת זאת, יש שלושה מרכיבים עצמאיים.

• למה משמש שסתום כדור צף?

כלל אצבע כללי הוא שסתומי כדור צפים הם הטובים ביותר עבור תרחישים של לחץ נמוך עד בינוני, ושסתומי כדורי פתח הם הטובים ביותר עבור פרויקטים בלחץ גבוה. עם זאת, שסתומי הטרון הם המגוונים ביותר, ולכן הם יעבדו ברוב המקרים.

• איזה חומר הוא שסתום כדור צף?

שסתומים תוכננו לשימוש עם שילובים שונים של חומרים כגון פלדת פחמן, פלדת פחמן נמוכה, סגסוגת מיוחדת, נירוסטה, מונל ואינקונל.

• מהו החומר הטוב ביותר עבור שסתום כדורי?

שסתומי כדור נירוסטה הם האפשרות העמידה ביותר. שסתומים אלה מציעים את ההיצע החזק ביותר של כימיקלים תואמים. האיפור הכימי של נירוסטה מציע עמידות בפני קורוזיה טבעית.

• מה תפקידו של שסתום הציף הכדורי?

פונקציית שסתום כדור צף: שליטה במפלס המים של הבריכה או מיכל המים שלא יעלה על ערך מוגדר מסוים, וניתן לפתוח את השסתום רק בתוך פרק זמן מוגדר.

• מה הם שסתומי כדור טרון?

שסתום כדורים הוא סוג של שסתום המשתמש בכדור המוחזק במקומו על ידי שני עמודים או עמודים. עיצוב זה מאפשר לכדור להסתובב במקומו, ומאפשר לשסתום להיפתח או לסגור. שסתום כדורי זה הוא סוג מיוחד של שסתום המשמש במגוון תעשיות. שסתומים אלה נועדו לספק ביצועים מעולים ביישומים קריטיים. שסתומי כדור Trunnion זמינים בגדלים שונים ובדירוגי לחץ כדי להתאים לצרכים של תעשיות שונות.

חלק מהתעשיות שמשתמשות בדרך כלל בשסתומי כדורים כוללים את תעשיית הנפט והגז, תעשיית ייצור החשמל ותעשיית העיבוד הכימי. שסתומים אלו נמצאים בשימוש נרחב גם ביישומים בהם יש צורך בשסתום איכותי שיכול לעמוד בטמפרטורות ולחצים קיצוניים.
